Bonjour,
Voici un petit tutoriel sur le changement de BMS de la Soco TC Max. J’ai eu à changer le BMS de ma Soco à la suite d’une panne qui a mené à la discussion sur ce fil.
PRE REQUIS
- Un BMS de rempalcement, pour la TC Max j’ai acheté un YY-BCU12-MOS-20S100A de chez YYBMS. Il se trouve autout de 70% chez Aliexpress.
- De la gaine thermorétractable.
- Quelques notions en électricité.
ETAPE 1 : démonter la batterie
Rien de particulier à cette étape, il faut décoller l’autocollant supérieur pour accéder aux vis. Pour complètement démonter la batterie il faut enlever la poignée, 4 vis « courtes » de chaque côté et 6 vis « longues » au dessus et 6 vis « longues » au dessous.

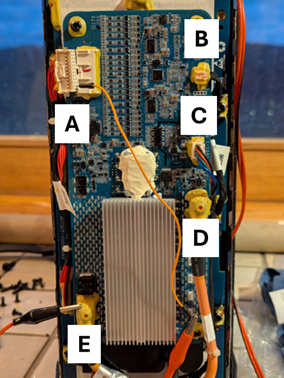

ETAPE 2 : enlever le BMS d’origine
Enlever la pâte jaune et déconnecter les différents câbles :
- A la nappe pour les 20 cellules de la batterie
- B les sondes de températures
- C la communication avec la prise
- D le câble d’alimentation connecté à la batterie
- E le câble d’alimentation connecté à la prise
ETAPE 3 : adapter les nappes pour la gestion des cellules

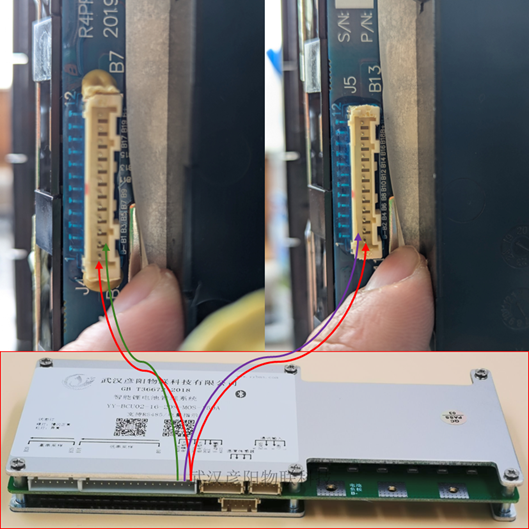

La nappe d’origine qui arrivait au connecteur A est branchée sur deux connecteurs différents sur la batterie. Ici c’est sûrement l’étape la plus délicate du remplacement de BMS puisqu’il va falloir découper la nappe pour l’adapter sur celle fournie par YYBMS. Sur les deux connecteurs sur la batteries les PINs sont numérotés B0, B1, B2, … B20 et sur le BMS de rechange il y a une premier nappe de 15 fils et une 2 de 6 fils. Equipez-vous de votre pince coupante, pince à dénuder et poste à souder et faites correspondre les différents fils :
- les connecteurs B- de la batterie (les deux fils) sur le B0 du BMS
- le connecteur B1 de la batterie sur le B1
- le connecteur B2 sur le B2
- …
- le connecteur B19 sur le B19
- le connecteur B20 ainsi que les deux connecteurs B+ de la batterie sur le B20 du BMS
ATTENTION : certains PIN ont la même tension (par exemple chaque connecteur sur la batterie a un B- qui correspond à la masse, à connecter ensemble comme sur la photo précédente).
ETAPE 4 : adapter les autres nappes

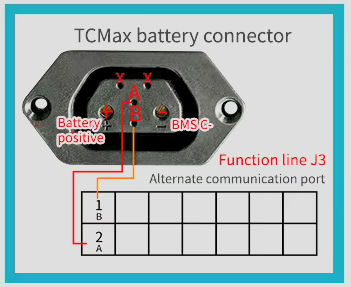

Il est nécessaire d’adapter aussi al connectique de la communication entre le BMS et la prise. Rien de sorcier, il suffit de suivre les indications de YYBMS :

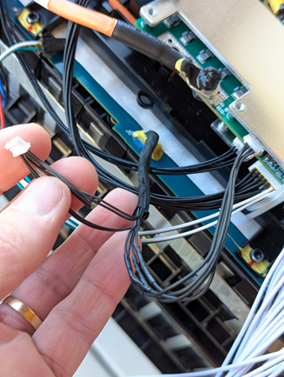

Le BMS est livré avec deux sondes de température qu’il faudra connecter pour ne pas avoir d’erreur. La batterie a 4 sondes d’origine, je vous conseille de réutiliser deux des 4 sondes de la batteries. J’ai sélectionné au hasard :
ETAPE 5 : rebrancher le BMS à la batterie

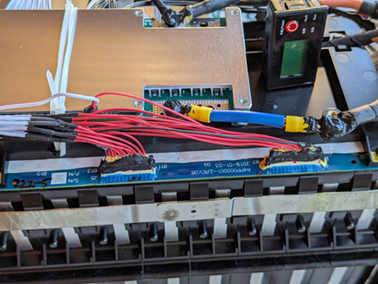

Dernière étape avant de tester la batteire, le branchement des différentes nappes au BMS et le raccord des câbles d’alimentations D et E de l’étape 1. Pour le câble E, j’ai fait une rallonge avec un fil de bonne section. J’ai aussi utilisé un revêtement isolant (en noir) pour éviter d’éventuels court-circuits :
ETAPE 6 : remonter la batterie

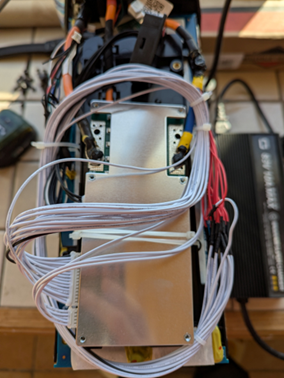

Voilà, le BMS est remplacé. Après quelques tests de bon fonctionnement vous pouvez remonter la batterie. En faisant attention aux câbles. Voici l’agencement que j’ai fait :
